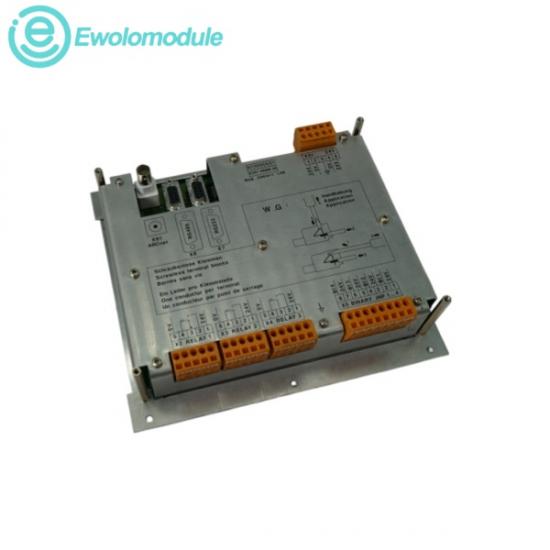

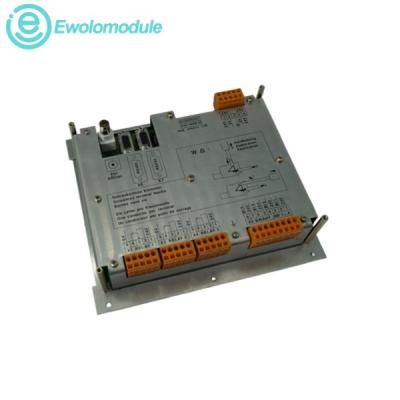

OABB AFC094AE01 HIEE200130R1É uma placa de amplificação de pulsos e acionamento de gate de alta potência, projetada para regulação em tempo real do ângulo de disparo em grandes máquinas síncronas. Operando como um nó de controle intermediário crítico dentro da rede do sistema UNITROL, a placa intercepta comandos de temporização de baixa tensão do subrack de processamento central. Ela amplifica com precisão esses sinais de gate nas correntes de alta energia necessárias para acionar os anéis semicondutores de potência dos tiristores. Equipada com filtragem de interferência eletromagnética (EMI) integrada e diagnóstico dinâmico, a placa garante a execução de comutação em nível de microssegundos, isolando as redes lógicas sensíveis do backplane de transientes de tensão de campo severos.

n Tensão nominal de entrada de controle: 24 VCC

n Tensão de saída do gate regulada: pulsos de comutação estabilizados de 5 VCC / 12 VCC

n Corrente nominal de saída do canal: 2,5 A de capacidade de pico contínua por caminho do driver

n Largura de banda da frequência de transferência de pulso: 50 Hz a 250 kHz

n Temperatura ambiente de operação: -20 °C a +70 °C (-4 °F a +158 °F) para instalação contínua em gabinete.

n Faixa de temperatura ambiente de armazenamento: -40°C a +85°C

1.

Circuitos de disparo da ponte de tiristores: Recebem diretamente comandos de disparo brutos em microssegundos do processador do Regulador Automático de Tensão (AVR) do sistema, amplificando-os para acionar perfeitamente os gates físicos do anel de tiristores de um grande gerador síncrono, sem sofrer distorção de sinal.

2.

Utilidades de geração de energia de alto valor: Instaladas dentro de usinas hidrelétricas padrão, grandes usinas termelétricas e unidades de turbinas a vapor/gás de concessionárias para gerenciar a excitação do campo e manter a estabilidade absoluta da tensão da rede durante quedas de carga.

3.

Indústrias de Processos de Manufatura Pesada: Implantado em redes de acionamento de motores síncronos para laminadores de aço, máquinas contínuas de celulose e papel e fábricas de mistura de produtos químicos, onde os circuitos de alto torque do motor exigem temporização precisa.

4.

Subestações da Rede Elétrica Regional: Coordenam a compensação transitória do fator de potência e os ajustes dinâmicos de potência reativa em grandes conjuntos de capacitores síncronos.
