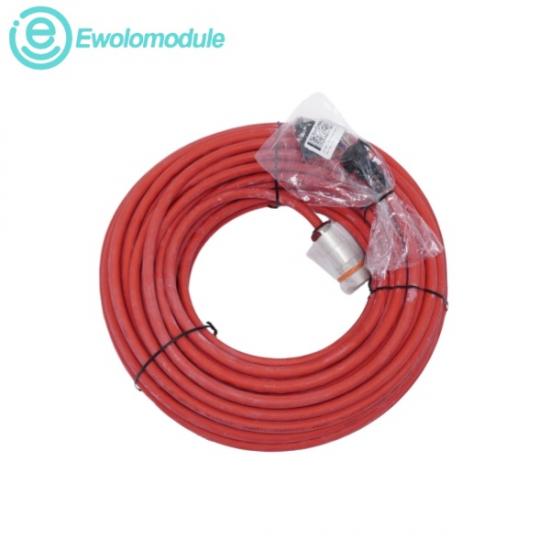

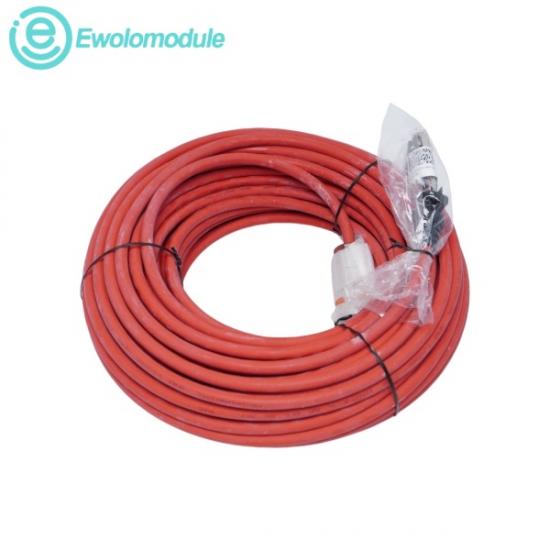

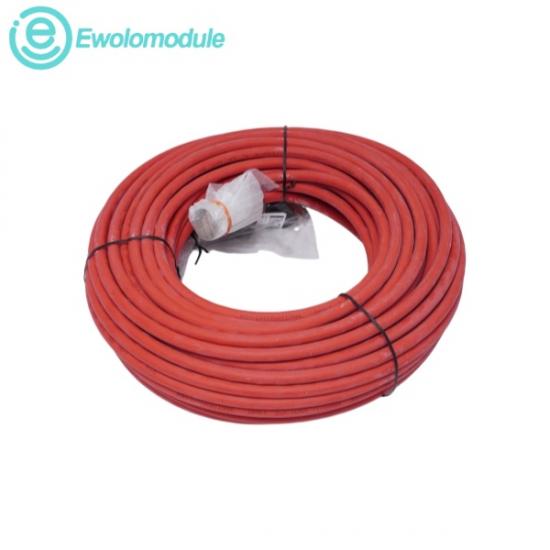

O ABB 3HAC031683-004 é um conjunto de cabo de comunicação umbilical de 30 metros, de grau industrial e alta resistência, projetado para conectar um teach pendant de robô ABB diretamente ao seu controlador central. Projetado especificamente para a geração FlexPendant SxTPU3 / DSQC679, este cabo de alta integridade lida com sinais de segurança de canal duplo, fluxos de dados gráficos em tempo real e protocolos de teclas do operador através de uma única conexão robusta. A unidade possui blindagem interna de par trançado de alta qualidade para suprimir interferência eletromagnética (EMI) no chão de fábrica, uma capa de poliuretano resistente a óleo para suportar abrasão mecânica e conectores de grau militar de desconexão rápida e alta resistência que travam firmemente para evitar a queda de sinal durante operações ativas de ensino.

n Comprimento Físico do Cabo: 30 metros

n Restrições de Tensão Nominal de Operação: 24 VDC alimentação lógica do sistema padrão

n Raio Mínimo de Curvatura: 10 × diâmetro externo do cabo para implementações de rastreamento dinâmico

n Temperatura Ambiente de Operação: +5°C a +45°C (+41°F a +113°F) rastreamento operacional contínuo em gabinete/piso

n Faixa de Temperatura Ambiente de Armazenamento: -25°C a +55°C

n Umidade Ambiental Relativa: Máximo de 95% (Estado ambiental sem condensação)

1.

Ensino de Trajetória em Células de Trabalho Estendidas: Conectado diretamente a um painel de controlador ABB IRC5. O comprimento massivo de 30 metros permite que um engenheiro de automação caminhe inteiramente ao redor de uma grande célula de trabalho estrutural, como um layout de trilha externa ou sistema de pórtico linear, para mover manualmente um cabeçote de robô de 6 eixos e calibrar com segurança posições de caminho complexas.

2.

Linhas de Soldagem Automotiva e Montagem de Estruturas: Implantado em pisos de fabricação automotiva de grande escala para rotear dados do operador com segurança, passando por pistolas de soldagem por resistência de alta corrente adjacentes, sem sofrer perda de pacotes por EMI.

3.

Células de Rebitagem Aeroespacial e Atendimento de Máquinas Pesadas: Mantido em salas limpas expansivas e baias de usinagem onde robôs manuseiam grandes painéis de fibra de carbono, permitindo que o programador se aproxime do cabeçote da ferramenta durante os testes iniciais a seco.

4.

Centros de Paletização e Logística de Alta Velocidade: Integra controles de diagnóstico portáteis dentro de extensas linhas de embalagem e triagem, mantendo os operadores a uma distância segura fora das cercas de segurança ativas enquanto monitoram falhas do sistema.
