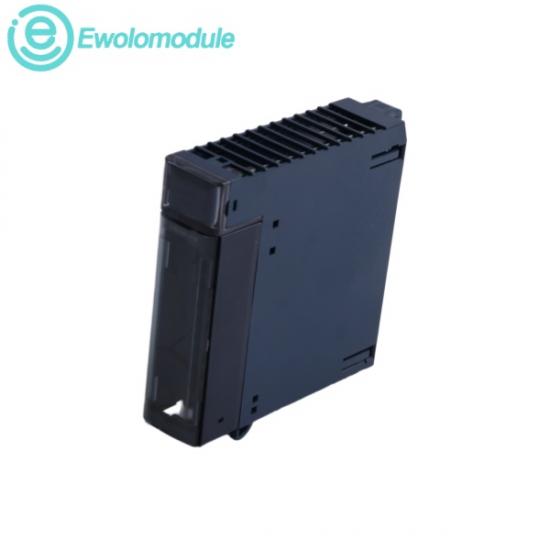

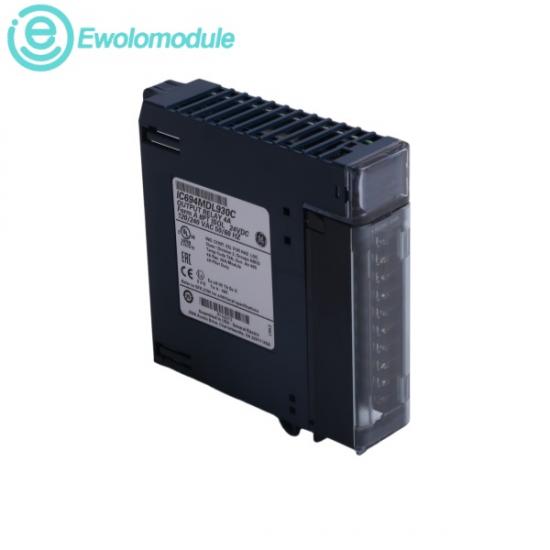

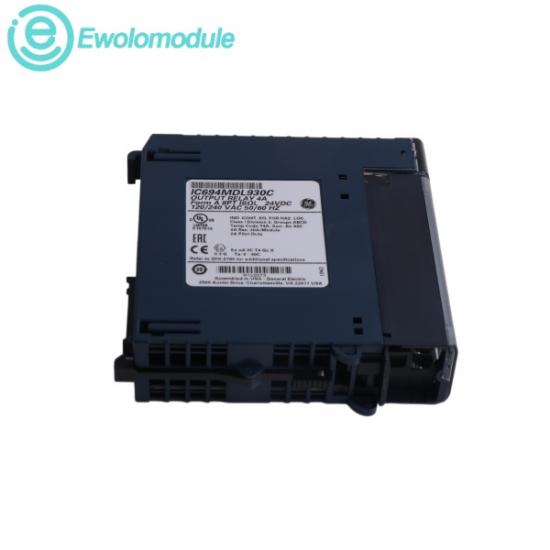

OGE IC694MDL930É um módulo de saída de relé discreto isolado de alta capacidade com 8 pontos, projetado para interligar circuitos de controle lógico programáveis ​​com cargas industriais de grande porte. Operando dentro dos painéis de controle PACSystems RX3i ou Série 90-30, a placa possui 8 contatos mecânicos independentes do tipo A. Como cada canal individual é completamente isolado ponto a ponto dos demais e contém seu próprio terminal de saída comum, ele pode chavear simultaneamente níveis de tensão mistos e linhas de alimentação CA ou CC diferentes com segurança.

n Tensão nominal: 24 VCC / 120/240 VCA

n Faixa de tensão de comutação operacional: 5 a 30 VCC / 5 a 250 VCA

n Carga de saída mínima permitida: 10 mA

n Corrente de pico transitória máxima: 5,0 A

n Temperatura operacional ambiental: 0°C a +60°C (+32°F a +140°F) integração contínua de ranhura

n Umidade relativa de operação: 5% a 95% (estado sem condensação)

n Consumo de corrente do backplane interno:6 mA do barramento lógico do sistema de +5 VCC (todas as saídas ativas)

70 mA do barramento de acionamento do relé de +24 VCC (todas as saídas ativas)

1.

Controle de motores e chaveamento de bobinas pesadas: Aciona e chaveia diretamente bobinas de contatores de partida de motores de alta capacidade, relés de controle industrial e freios magnéticos. Absorve com segurança altas correntes de pico de até 5A durante o ciclo de enrolamentos de motores pesados.

2.

Acionamento de sistemas pneumáticos e hidráulicos: Controla válvulas solenoides de alta tensão e atuadores de comportas de manifold para gerenciar o roteamento de fluidos de processo, ajustar as posições físicas das braçadeiras e acionar blocos lógicos de cilindros de segurança.

3.

Sinalização e notificação sonora no chão de fábrica: aciona luzes de sinalização, indicadores visuais de status, faróis de perigo e sirenes de alarme em todas as células de produção.

4.

Infraestrutura de petróleo, gás e serviços públicos: Isola com segurança o chassi de controle principal durante o acionamento de válvulas de combustível descentralizadas de 240 V ou elementos de aquecimento remotos, onde é necessário um alto grau de isolamento contínuo.
