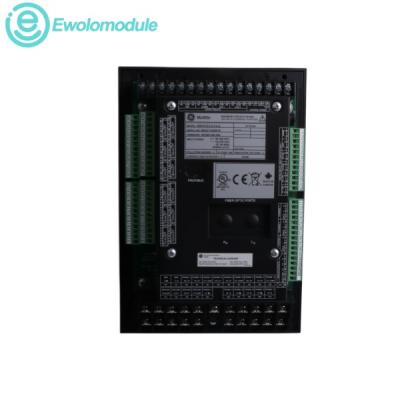

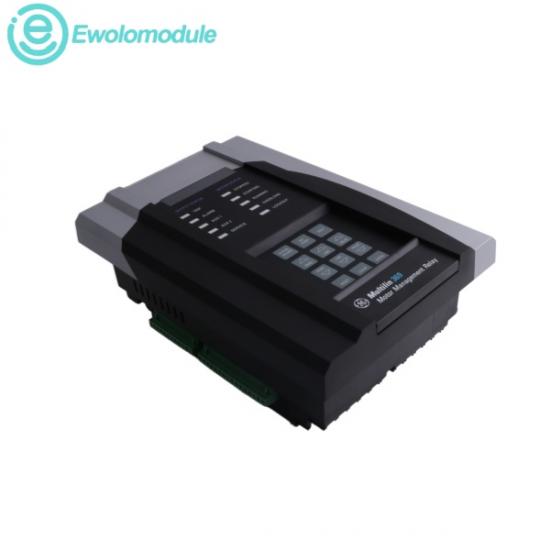

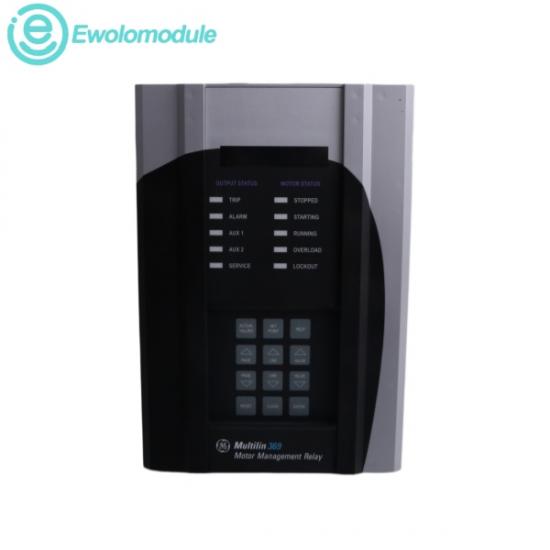

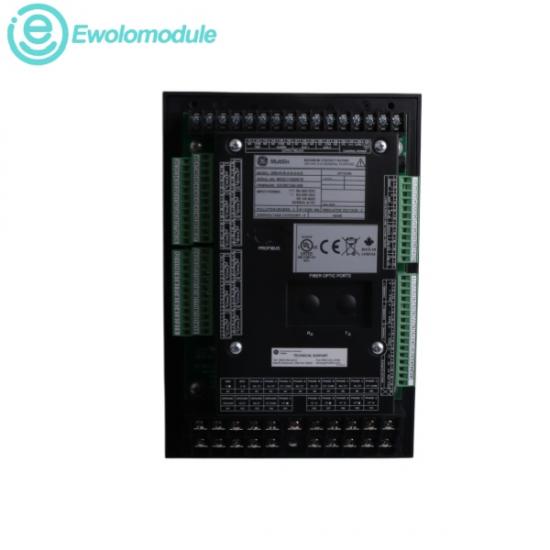

OGE 369-HI-R-0-0-0-0-EÉ um relé de proteção e monitoramento digital baseado em microcomputador, projetado para gerenciar motores CA trifásicos de médio porte e seus respectivos componentes mecânicos. Operando como um dispositivo de segurança adaptativo, a unidade aprende proativamente as características de partida e o histórico de funcionamento de cada motor para ajustar dinamicamente seus perfis de proteção internos. Esta especificação de prefixo de modelo indica uma configuração de potência de controle de ampla faixa "HI" combinada com a opção "R", que adiciona 12 links de entrada independentes e programáveis ​​para detectores de temperatura resistivos (RTD) diretamente ao chassi.

n Tensão de alimentação de controle (opção HI): 50 a 300 VCC ou 60 a 265 VCA

n Entradas de TC de fase e terra: configurações de classificação secundária de 1 A ou 5 A

n Saídas analógicas: 1 canal padrão na unidade base, configurável para loops de corrente de 0-20 mA ou 4-20 mA.

n Classificação do contato do relé de saída: 10 A de corrente contínua.

n Temperatura ambiente de operação: -40 °C a +60 °C (-40 °F a +140 °F) para ambientes internos contínuos.

n Faixa de temperatura ambiente de armazenamento: -40°C a +80°C

n Umidade relativa de operação: até 95% (sem condensação)

1.

Proteção de motores CA de média tensão: Conectado diretamente a uma máquina assíncrona de médio porte dentro de um painel de controle de fábrica. O sistema monitora constantemente os perfis de corrente trifásica para acompanhar as condições de operação e, caso detecte estados de rotor bloqueado ou desequilíbrios de fase repentinos, aciona imediatamente o disjuntor.

2.

Mineração e Processamento de Minérios Metálicos: Instalado dentro de moinhos de processamento pesado para monitorar as temperaturas do estator, dos rolamentos e do ambiente de motores de esteiras transportadoras de alto torque, moinhos de moagem e esteiras de transporte de materiais.

3.

Infraestruturas de petróleo, gás e refino: Gerenciamento em redes de bombas de transferência de fluidos de alta pressão, ventiladores de refinaria e sistemas remotos de extração de dutos para garantir inibições de partida segura e executar parâmetros de tempo de resfriamento do motor.

4.

Instalações de Celulose, Papel e Produtos Químicos em Lote: Regula a proteção térmica elétrica para grandes motores de mistura em lote, picadores de alta potência e bombas de abastecimento de tratamento de água, onde falhas pontuais por queima do motor paralisariam as linhas de produção.
