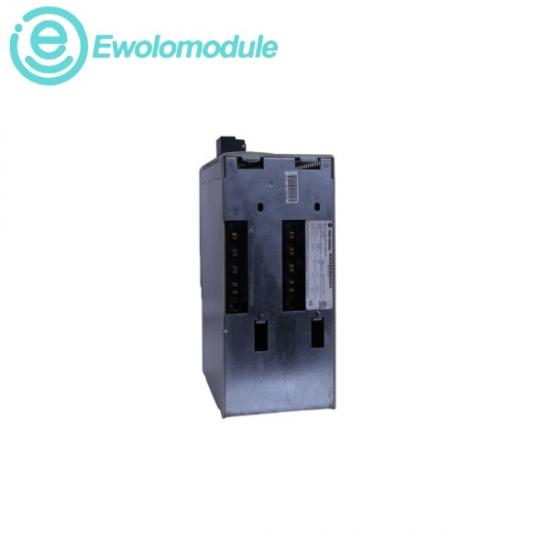

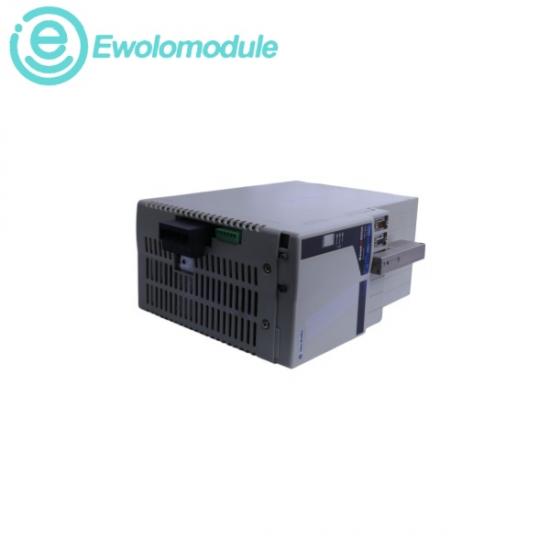

O 2094-BM05 O 2094-BM05 é um módulo inversor de servoacionamento digital multieixo de alta potência, projetado pela Allen-Bradley. Funcionando como um Módulo de Eixo (AM) de alta capacidade na plataforma Kinetix 6000, esta unidade fornece controle preciso de velocidade, torque e posição em malha fechada para servomotores brushless dinâmicos. Diferentemente dos modelos de baixa potência da série, o 2094-BM05 é um módulo de largura dupla, o que significa que seu gabinete físico ocupa dois slots de placa adjacentes em um trilho de alimentação compartilhado (Bulletin 2094) para acomodar sua eletrônica de potência aprimorada e dissipadores de calor internos. Operando em um sistema de infraestrutura compartilhada, o módulo elimina completamente a necessidade de um retificador de linha CA individual ou filtro de entrada dedicado. Em vez disso, ele se conecta diretamente ao trilho de alimentação para obter sua tensão de barramento CC interna de 650 V e a energia operacional do lado de controle de um host central, conhecido como Módulo de Eixo Integrado (IAM). O módulo utiliza modulação por largura de pulso (PWM) de alta frequência avançada para orquestrar correntes de motor suaves. Ele se integra perfeitamente aos controladores Logix centrais por meio de redes de comunicação sincronizadas de alta velocidade (como SERCOS ou EtherNet/IP CIP Motion).

Configuração do módulo: módulo inversor multieixo classe 400V/460V

Entrada nominal do barramento CC principal: 650 V CC, derivada diretamente da ligação do barramento compartilhado da linha de alimentação.

Fonte de tensão CA principal (linha do sistema): 360 V…480 V CA RMS, trifásico

Corrente de saída contínua do inversor (RMS): 49,0 Amperes

Corrente de saída contínua do inversor (0 ao pico): 69,3 amperes

Potência nominal contínua de saída: 22,0 k

Frequência de Modulação por Largura de Pulso (PWM): frequência portadora fixa de 4 kHz

Classificação de eficiência elétrica: 98% de eficiência estrutural com potência nominal contínua máxima.
