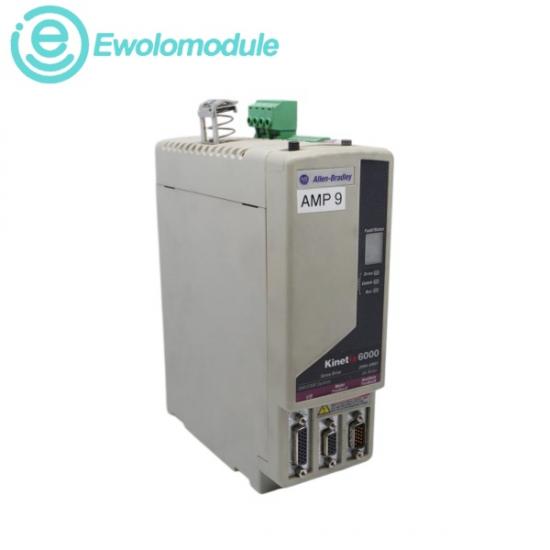

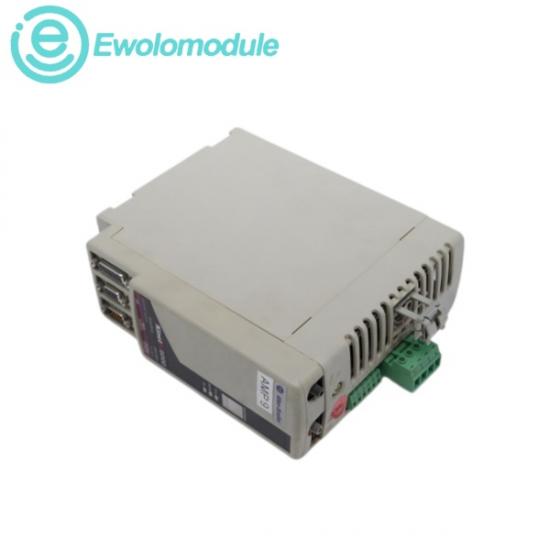

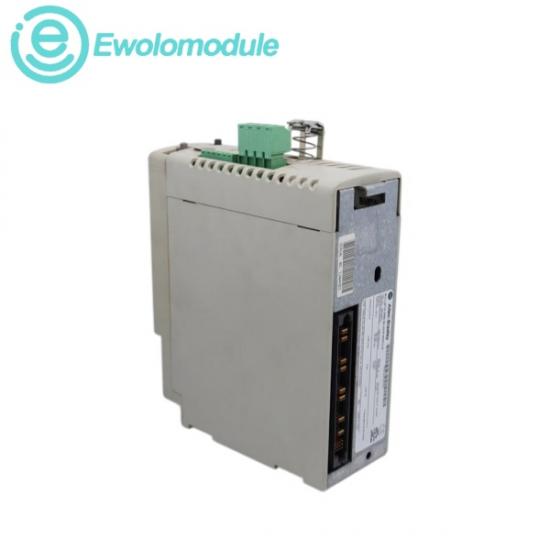

O2094-AM01 O 2094-AM01 é um componente de servoacionamento digital multieixo de alto desempenho, projetado pela Allen-Bradley. Funcionando como um Módulo de Eixo (AM) dedicado dentro da plataforma Kinetix 6000, esta unidade fornece controle preciso de velocidade, torque e posição para modernos servomotores brushless industriais. Em vez de utilizar um projeto independente com filtros e retificadores de linha individuais, o módulo opera dentro de um sistema multieixo de barramento compartilhado. Ele é conectado diretamente a um trilho de alimentação especializado (Boletim 2094), obtendo sua alimentação interna de barramento CC e tensão de controle de um módulo líder principal conhecido como Módulo de Eixo Integrado (IAM). Ao consolidar múltiplos canais de inversor em um trilho de alimentação unificado, o 2094-AM01 minimiza os requisitos de espaço no painel de controle, reduz a complexidade da fiação estrutural e diminui os custos totais de instalação do sistema. O acionamento se comunica por meio de uma interface de rede sincronizada de alta velocidade (normalmente SERCOS ou CIP motion, dependendo do módulo de controle selecionado), permitindo que os controladores Logix centrais coordenem trajetórias de movimento multieixo complexas.

Corrente de saída máxima (RMS): 12,0 Amperes

Corrente de saída máxima (0 ao pico): 17,0 amperes

Potência nominal contínua: 1,9 kW (2,5 hp)

Frequência de Modulação por Largura de Pulso (PWM): 8 kHz

Largura de banda do laço de velocidade: 500 Hz

Largura de banda do loop atual: 1300 Hz

Corrente de saída contínua (RMS): 6,0 amperes

Corrente de saída contínua (0 ao pico): 8,5 amperes

Classificação de eficiência: 98% de eficiência operacional na potência nominal.
