Siemens 6GK1503-3CC00 Módulo de Ligação Óptica PROFIBUS OLM/G12-1300

Siemens 6GK1503-3CC00 é um módulo de ligação óptica PROFIBUS com uma interface RS485 e duas interfaces de fibra de vidro. 6GK1503-3CC00 suporta expansão de rede de longa distância fiável, diagnósticos e comunicação industrial redundante.

Série de ProdutoSérie Siemens SIMATIC NET PROFIBUS OLM

Estado do ProdutoNovo e Original

GarantiaGarantia de um ano

Código Aduaneiro85176200

Entrega Rápida1–3 dias úteis para artigos em stock

Arquivo de Engenharia Verificado

Evidência funcional e numérica

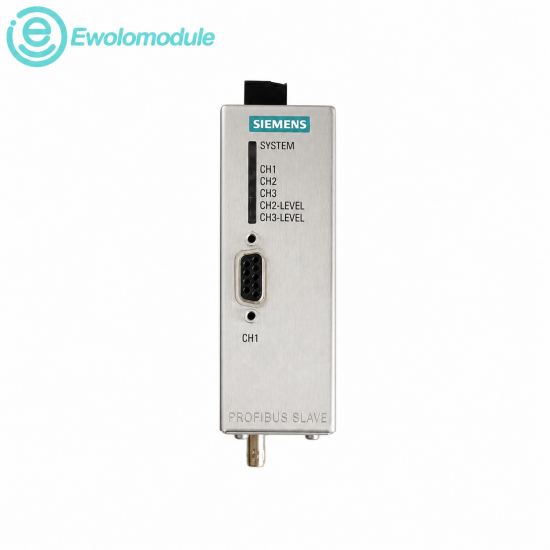

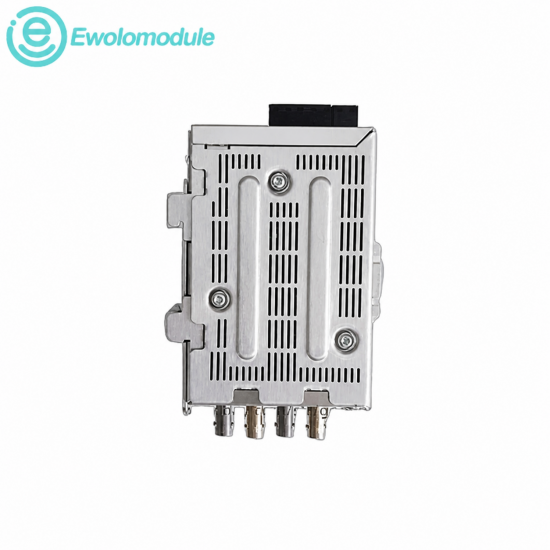

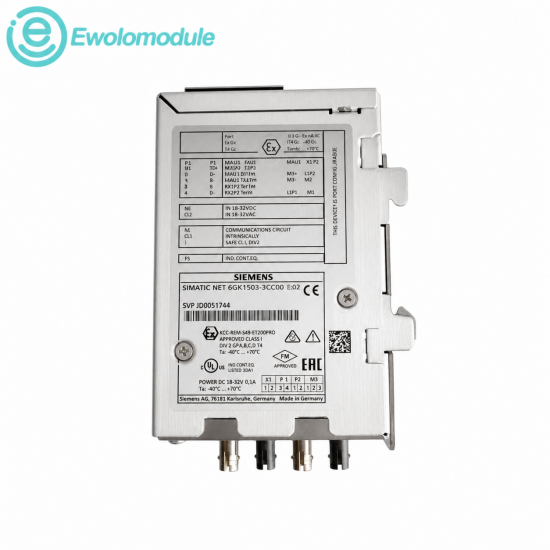

O Siemens 6GK1503-3CC00 é um módulo de link óptico OLM/G12-1300 para redes PROFIBUS. Ele converte o barramento elétrico RS485 em dois canais de fibra óptica de 1300 nm, suporta taxas de transmissão PROFIBUS padrão, fornece quatro soquetes BFOC e inclui um contato de sinalização e porta de teste. O 6GK1503-3CC00 permite comunicação de longa distância, eletricamente isolada e redundante em sistemas de automação industrial.

Dados Técnicos Verificados
Tensão nominal de alimentação	24 V DC	Interfaces ópticas	2
Faixa de alimentação permitida	18–32 V DC	Conectores ópticos	4 soquetes BFOC
Taxa de transmissão PROFIBUS	9,6 kbit/s–12 Mbit/s	Comprimento de onda óptico	1300 nm
Taxa PROFIBUS PA	45,45 kbit/s	Distância máxima da fibra	15 km
Interfaces elétricas	1 RS485	Temperatura de operação	0 °C a +60 °C

Alinhamento de Aplicação

Papel na indústria e valor operacional

Campo de Aplicação	Aplicação Específica Típica 1	Aplicação Específica Típica 2
Automação fabril	Conecta estações PROFIBUS remotas entre edifícios de produção através de fibra óptica.	Cria anéis ópticos redundantes para comunicação de alta disponibilidade entre controladores e I/O.
Plantas de processo	Isola segmentos PROFIBUS expostos a interferência elétrica em áreas de processo.	Estende a comunicação entre salas de controle e gabinetes de campo distribuídos.
Manuseio de materiais	Conecta estações de controle de esteiras transportadoras por longas distâncias na fábrica.	Mantém a comunicação determinística PROFIBUS entre zonas de armazém.
Modernização do ciclo de vida	Substitui o OLM especificado em redes SIMATIC NET instaladas.	Suporta a expansão de redes ópticas sem alterar dispositivos PROFIBUS compatíveis.
