SIEMENS · DETALHES DO PRODUTO

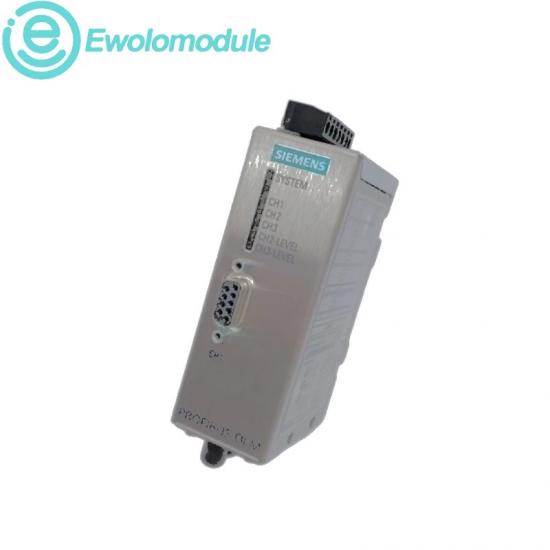

Módulo de enlace óptico PROFIBUS OLM/P11 V4.1

6GK1503-2CA01

IDENTIDADE DO PRODUTO

Um módulo de enlace óptico PROFIBUS com uma interface RS-485 e uma interface de fibra óptica utilizando dois conectores BFOC, suportando taxas de transmissão de 9,6 kbit/s a 12 Mbit/s.

☎ +86 17359287459

✉ sales9@apterpower.com

MODELOS RELACIONADOS

DIAGNÓSTICO · INSTALAÇÃO

Diagnóstico de enlaces de fibra óptica e instalação de redes controladas

DIAGNÓSTICO E PROTEÇÃO

◆ Utilize o contato de sinalização e a saída de medição ao localizar falhas de enlace.

◆ Inspecione os conectores BFOC, a condição da fibra e a potência óptica durante o diagnóstico.

◆ Confirme a taxa de transmissão selecionada em todo o segmento PROFIBUS.

INSTALAÇÃO E ATUALIZAÇÃO

◆ Alimente o módulo com 24 V CC dentro da faixa especificada de 18 a 32 V.

◆ Observe as distâncias de ligação POF e PCF suportadas durante a instalação da cablagem.

◆ Documente a ordem dos nós e restaure o aterramento antes de religá-los

DADOS TÉCNICOS OFICIAIS

Tipo de produtoOLM/P11 V4.1	Interface elétrica1 × RS-485	Interface óptica1 × 2 soquetes BFOC	Taxa de transmissão9,6 kbit/s a 12 Mbit/s
Taxa PROFIBUS PA45,45 kbit/s	Distância POFAté 80 m	Distância PCFAté 400 m	Tensão de alimentação24 V CC (18–32 V)

Dados oficiais baseados na documentação da Siemens para o modelo 6GK1503-2CA01.

CARACTERÍSTICAS DA MARCA · ÁREAS DE APLICAÇÃO

Confiabilidade de automação e ajuste prático do sistema

CARACTERÍSTICAS DA MARCA

◆ Portfólio de comunicação industrial para redes PROFIBUS

◆ Isolamento óptico e suporte de sinalização para links de fácil manutenção

◆ Projetado para expansão estruturada de rede de cobre para fibra

ÁREAS DE APLICAÇÃO

◆ Construção de backbone óptico PROFIBUS

◆ Isolamento elétrico entre áreas de automação

◆ Extensão de rede industrial e localização de falhas
