01 · DETALHES DO PRODUTO

SIEMENS / COMUNICAÇÃO SERIAL VERIFICADA

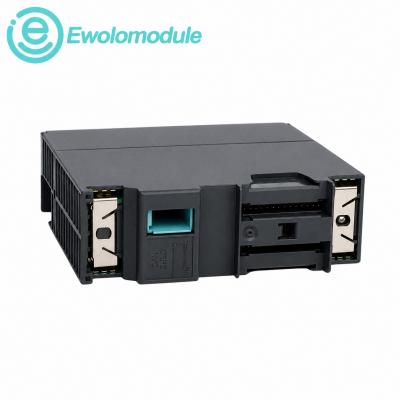

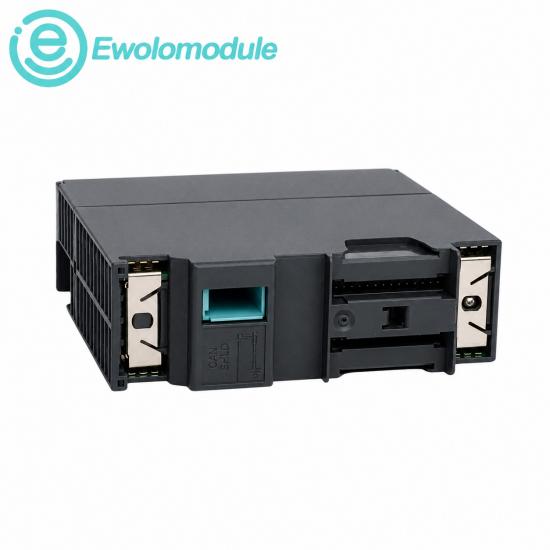

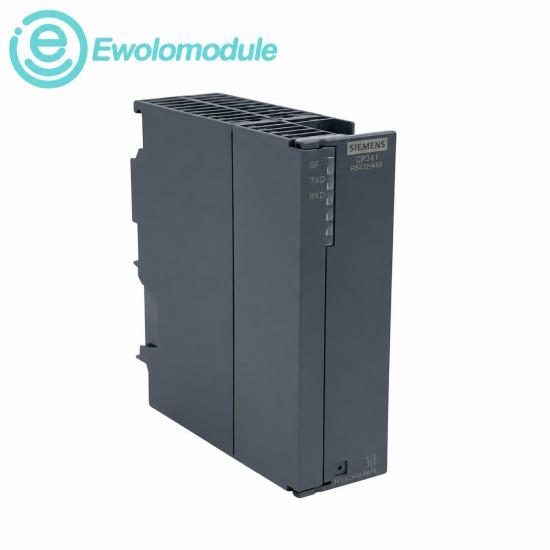

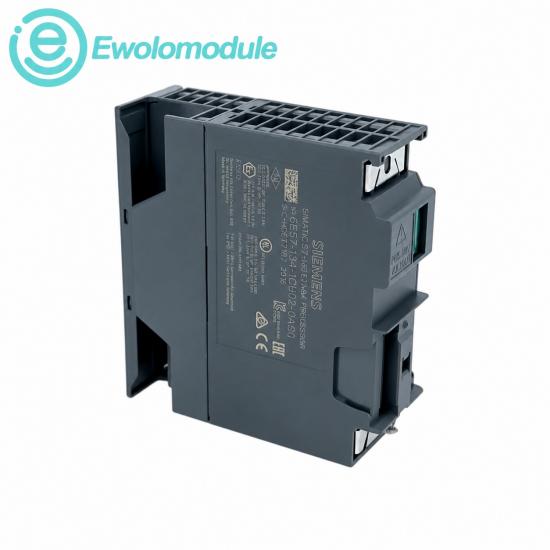

6ES7341-1CH02-0AE0

Processador de Comunicação SIMATIC S7-300 CP 341 RS422/485

Um processador de comunicação que conecta uma estação S7-300 a dispositivos periféricos e de campo seriais.

IDENTIDADE DO PRODUTO

CP341

Interface ponto a ponto isolada

RS422 / RS485

MARCASiemens

SÉRIE DO PRODUTOSIMATIC S7-300 CP 341

NOME OFICIALProcessador de Comunicação SIMATIC S7-300 CP 341 RS422/485

FUNÇÃO DO PRODUTOProcessador de comunicação serial ponto a ponto

CONDIÇÃONovo Original

GARANTIAUm ano

EM ESTOQUE1

FONTE DE DADOS OFICIALFolha de dados técnicos da Siemens 6ES7341-1CH02-0AE0

TÉCNICO
ESQUEMA

POSICIONAMENTO DO PRODUTO

Canal serial dedicado para troca de dados entre CLP e dispositivo

Gerencia comunicação RS422/485 configurável e protocolos seriais suportados independentemente do programa cíclico do controlador.

NOTA DO CÓDIGO DE PEDIDO

6ES7341-1CH02-0AE0

O sufixo completo 1CH02-0AE0 identifica a versão do CP 341 com uma interface RS422/485 eletricamente isolada e pacote de configuração.

DADOS TÉCNICOS OFICIAIS8 pontos verificados

TIPO DE PRODUTOCP 341

INTERFACE FÍSICARS422/485 (X.27)

QUANTIDADE DE INTERFACES1, eletricamente isolada

ALIMENTAÇÃO NOMINAL24 V DC

TAXA DE TRANSMISSÃO0,3 a 115,2 kbit/s

COMPRIMENTO MÁXIMO DO CABO1200 m

CONECTORSoquete Sub-D de 15 pinos

PROTOCOLOS INTEGRADOSASCII, 3964(R), RK 512

CONEXÃO DO SISTEMASub-D de 15 pinos + RS422/485 isolado

Canal isoladoA interface serial é eletricamente isolada da eletrônica interna do controlador.

Protocolos múltiplosA Siemens documenta ASCII, 3964(R) e RK 512 para comunicação flexível com dispositivos.

Longa distância serialAs configurações de linha suportadas permitem comprimentos de cabo de até 1200 m.

MAPA DE APLICAÇÃO

Onde o X204IRT cria valor de rede

Células de controle de movimentoCoordenação Ethernet determinística para automação distribuída.

Linhas de produçãoLinks PROFINET gerenciados entre controladores e dispositivos de campo.

Redes redundantesFunções de redundância integradas para maior disponibilidade da máquina.

Diagnóstico industrialSuporte de gerenciamento de rede e sinalização de erros para manutenção.
