SIEMENS · DETALHES DO PRODUTO

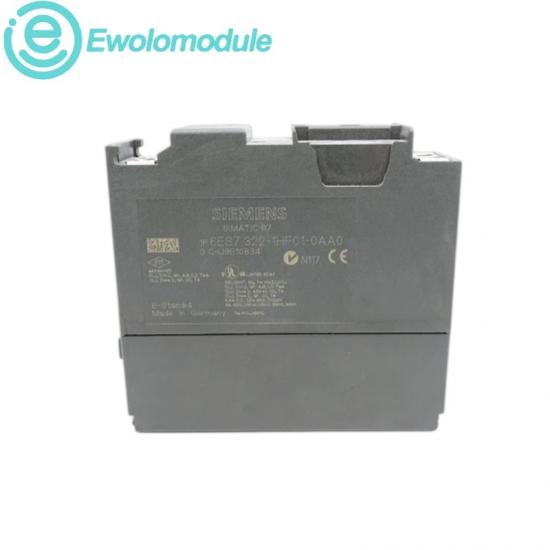

6ES7322-1HF01-0AA0

Módulo de saída digital de 8 relés SIMATIC S7-300 SM 322

DOENÇA

Novo Original

GARANTIA

Um ano

RESUMO DO PRODUTO

Este módulo SM 322 isolado fornece oito saídas de relé para comutação de cargas industriais mistas a partir de uma estação S7-300. Cada canal tem capacidade para até 2 A e as saídas estão organizadas em grupos isolados de duas.

Um conector frontal de 20 pinos fornece a interface de campo, enquanto indicadores de status verdes mostram o estado da saída. Verifique a tensão de carga, a carga do contato e a configuração do rack antes da substituição.

CONTATO DIRETO

☎ +86 17359287459 ✉ sales9@apterpower.com

Explore a Siemens →

AMBIENTE OPERACIONAL · MONITORAMENTO E CONTROLE

Comutação de relés isolados para cargas SIMATIC S7-300 de tensão mista

◈ Ambiente operacional

Instale em um rack central ou de expansão SIMATIC S7-300 compatível.

Conecte a fiação de campo através do conector frontal de 20 pinos necessário.

Utilize dentro dos limites de tensão de carga documentados de 24 V CC ou 230 V CA.

Observe os limites de proteção de contato e frequência de comutação para cargas indutivas.

◎ Monitoramento e controle

Oito saídas de relé permitem o chaveamento de cargas resistivas, indutivas e lâmpadas.

Os LEDs indicadores de status de saída fornecem feedback operacional em nível de canal.

O isolamento galvânico separa os grupos de saída do barramento do plano de fundo.

As verificações de comissionamento devem confirmar o tipo de carga, a corrente e a proteção de contato.

DADOS TÉCNICOS OFICIAIS

Tipo de produto Saída digital SM 322	Saídas digitais 8 saídas de relé	Corrente de saída nominal 2 A	Tensão de carga 24 V CC ou 230 V CA
Agrupamento de canais Isolados em grupos de 2	Conector frontal 20 pinos	Perda de energia 3,2 W típico	Dimensões do produto 4x12,5x12cm

Dados oficiais da Siemens para o artigo número 6ES7322-1HF01-0AA0.

Os pontos fortes da marca atendem às necessidades práticas de automação

CARACTERÍSTICAS DA SIEMENS · CAMPOS DE APLICAÇÃO

Características da marca Siemens

1	Os módulos SIMATIC S7-300 oferecem compatibilidade documentada ao nível do rack.
2	As saídas a relé acomodam cargas industriais CA e CC.
3	A indicação de status do canal suporta verificações diretas de comissionamento.
4	Os limites elétricos definidos suportam a manutenção e substituição estruturadas.

Campos de aplicação

A	Comutação de contatores, solenoides e válvulas em sistemas S7-300.
B	Controle de carga mista CA/CC em equipamentos de produção.
C	Saídas isoladas por relé para painéis de manuseio de materiais e utilidades.
D	Substituição de serviço em racks SIMATIC S7-300 estabelecidos.

MODELOS RECOMENDADOS

SIEMENS

6ES7953-8LF00-0AA0	6ES7953-8LF20-0AA0	6ES7953-8LF30-0AA0	6ES7953-8LG20-0AA0	6ES7953-8LG30-0AA0
6ES7953-8LG31-0AA0	6ES7953-8LJ30-0AA0	6ES7953-8LJ31-0AA0	6ES7953-8LL31-0AA0	6ES7953-8LM31-0AA0
6ES7953-8LM32-0AA0	6ES7953-8LP31-0AA0	6ES7954-8LC03-0AA0	6ES7954-8LE03-0AA0	6ES7954-8LF03-0AA0
6ES7954-8LL03-0AA0	6ES7954-8LP03-0AA0	6ES7214-1BG40-0XB0	6ES7972-0AA01-0XA0	6ES7151-7AA20-0AB0

Nota de seleção: verifique o sistema de destino, a classificação elétrica e o número completo do artigo antes da substituição.

CitarUm processo de solicitação claro em quatro etapas

Identificar

Forneça o número de artigo Siemens completo e a quantidade necessária.

Verificar

Confirme o sistema alvo, a classificação elétrica e a revisão instalada.

Citar

Receba o preço atual, a disponibilidade, as condições e o prazo de entrega.

Expedição

Confirme os requisitos de embalagem e organize o envio.
