DETALHES DO PRODUTOSIEMENS

NÚMERO DO ARTIGO

6ES7288-2DR16-0AA0

NOVO ORIGINAL

IDENTIDADE DO PRODUTO

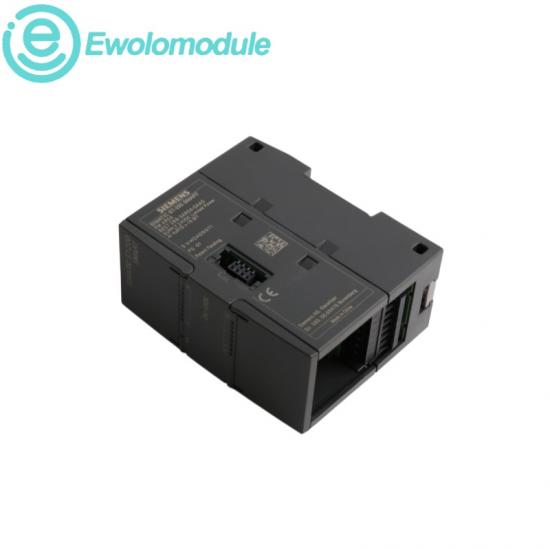

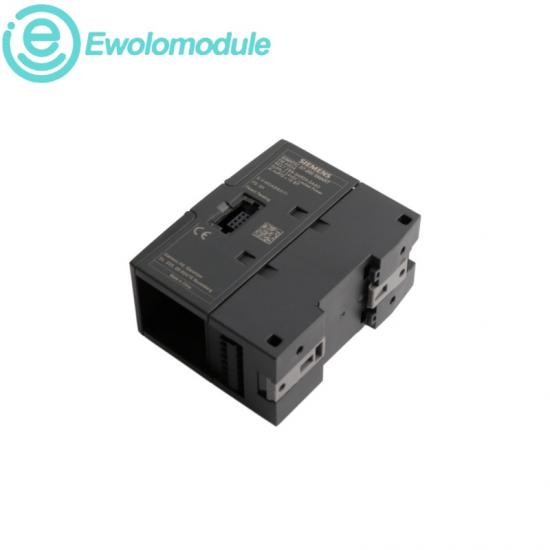

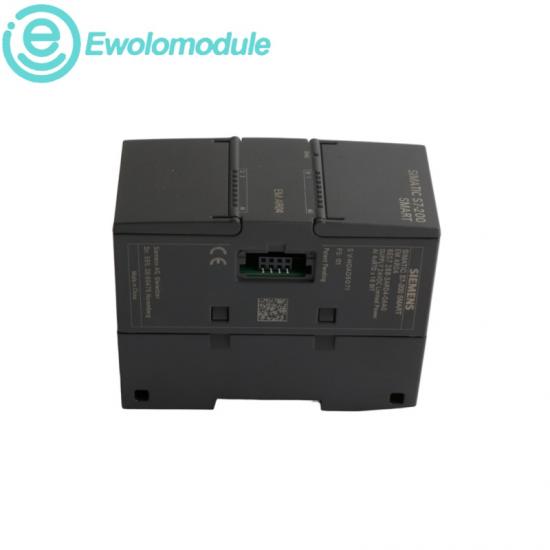

Módulo de Expansão Digital SMART SIMATIC S7-200

Criado para projetos de automação compactos, este módulo de expansão digital misto adiciona aquisição de status de campo e controle de carga baseado em relés, mantendo o planejamento do painel e a manutenção simples.

GARANTIA

Um ano

DISPONIBILIDADE

Em estoque

TEL

+86 17359287459

E-MAIL

sales9@apterpower.com

PERFIL TÉCNICOFIRMWARE · CONFIGURAÇÃO

ENTRADAS DIGITAIS 8	SAÍDAS DE RELÉ 8	ENTRADA NOMINAL 24 V CC	CORRENTE DE ENTRADA 4 mA
BOBINA DE RELÉ 24 V CC	CORRENTE DO PLANO TRASEIRO 145 mA	PERDA DE ENERGIA 5,5 W	PADRÃO DE ENTRADA IEC Tipo 1

FIRMWARE E ATUALIZAÇÕES

O funcionamento do módulo segue a linha de base de engenharia e a CPU SMART S7-200 suportada; mantenha o firmware do controlador recomendado para o projeto.

Faça backup do projeto STEP 7-Micro/WIN SMART antes de qualquer alteração de firmware ou hardware do controlador.

Após a manutenção, verifique se o módulo de expansão é reconhecido e se o mapa de E/S configurado permanece inalterado.

CONFIGURAÇÃO E PROGRAMAÇÃO

Adicione o EM DR16 à cadeia de expansão no STEP 7-Micro/WIN SMART usando o número de artigo exato.

Confirme os endereços de entrada e saída atribuídos automaticamente e, em seguida, mapeie todos os pontos de campo no programa do usuário.

Verifique o orçamento de energia para expansão da CPU e teste as cargas de relé com os circuitos de proteção externos necessários.

MARCA E APLICAÇÕES

CARACTERÍSTICAS DA MARCA	CAMPOS DE APLICAÇÃO
◆ Os módulos S7-200 SMART combinam um design mecânico compacto com a engenharia direta do Micro/WIN.	◆ Máquinas compactas de embalagem, transporte e manuseio de materiais.
◆ A expansão de entrada/saída mista reduz o espaço no painel onde são necessárias tanto a detecção quanto a comutação.	◆ Pequenos painéis de bombas, ventiladores e utilidades que requerem entradas de sensores e controle por relé.
◆ As saídas a relé fornecem comutação flexível para cargas de campo CA ou CC aprovadas.	◆ Painéis de controle OEM baseados em CPUs SIMATIC S7-200 SMART.
◆ Os manuais do sistema Siemens coordenam a potência do módulo, o endereçamento e a compatibilidade do controlador.	◆ Expansão de manutenção ou substituição onde o mapa de E/S SMART estabelecido deve ser mantido.
