SIEMENSSIMATIC ET 200SP HA

01 / DETALHES DO PRODUTO

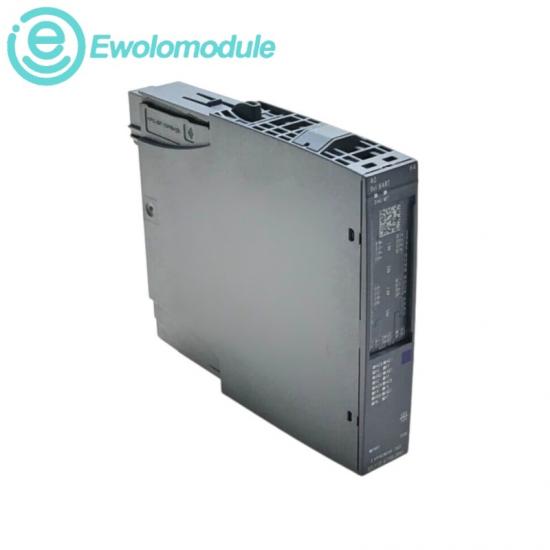

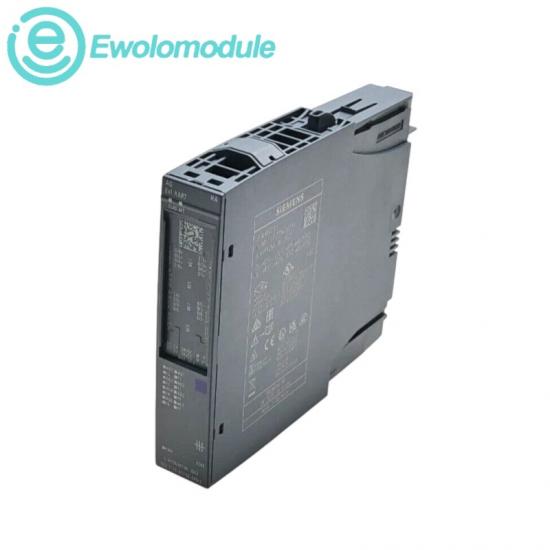

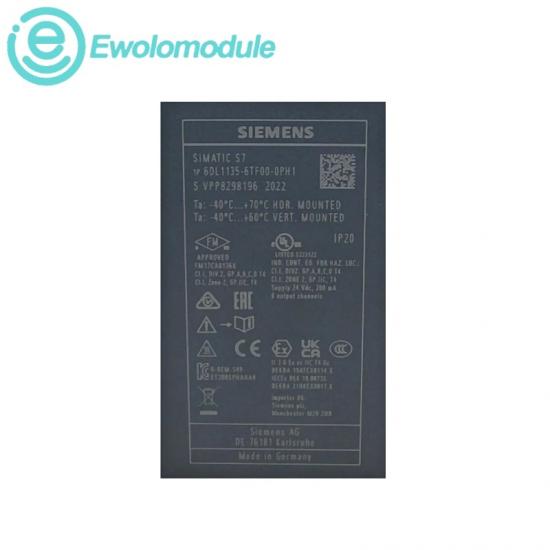

6DL1135-6TF00-0PH1

Módulo de saída analógica AQ 8xI HART HA

Uma interface de processo-saída para comandar atuadores de campo.

DoençaNovo Original

GarantiaUm ano

Em estoque2

Fontes de dados oficiaisManual do Siemens AQ 8xI HART HA · Catálogo Siemens ST PCS 7, 2021

Registro técnico

02 / ESPECIFICAÇÕES

Posicionamento do produto

O módulo converte os setpoints do controlador em sinais de corrente enquanto troca informações de dispositivos de campo HART.

Canais de saída

Saídas analógicas8 canais de corrente

Faixas de saída0–10 mA, 0–20 mA, 4–20 mA

ResoluçãoAté 16 bits, incluindo sinal

Carga resistiva750 Ω máximo

Limites de alimentação e operação

Alimentação nominal24 V DC; permitido 19,2–28,8 V

Consumo de corrente350 mA máx. a 8 × 24 mA / 750 Ω

Perda de potência3,2 W típico

Operação horizontal−40°C a +70°C

Nota do código de pedido

O artigo 0PH1 é a variante de engenharia PCS 7 / STEP 7; mantenha o código completo ao selecionar uma substituição.

Conexão do sistema

Use o bloco terminal ET 200SP HA especificado. A redundância de E/S requer o tipo de TB M1. A integração com PCS 7 é suportada a partir da V9.0.

Diagnóstico

Relatório de falhas específico por canal.

Manutenção

O firmware pode ser atualizado.

Parametrização

As configurações de canal podem ser alteradas em RUN.

Diretório de aplicações e fornecimento

03 / RECOMENDAR

Plantas de processo

Controle de atuadores de campo em produção contínua.

Utilidades industriais

Estações de saída distribuídas para equipamentos de utilidades.

Planejamento de manutenção

Suporte de substituição para E/S de processo instaladas.
