Detalhes do Produto / Identidade Oficial

SiemensSIMADYN D / CS14

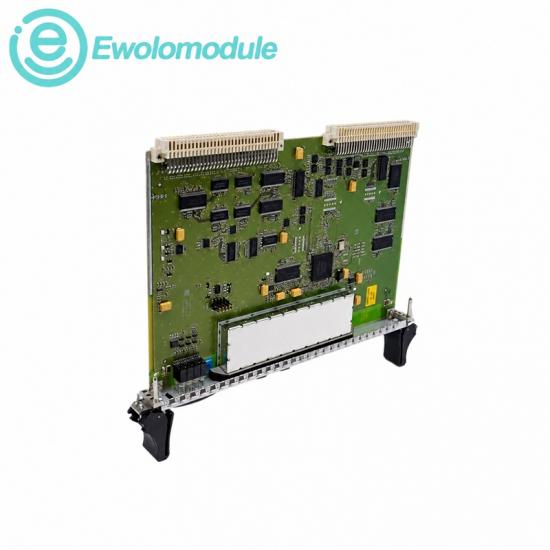

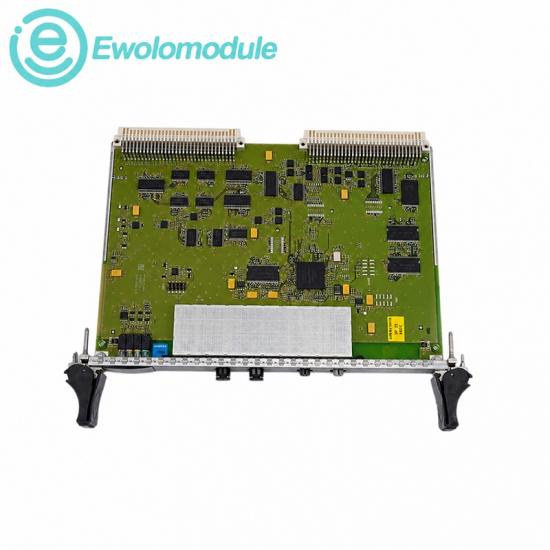

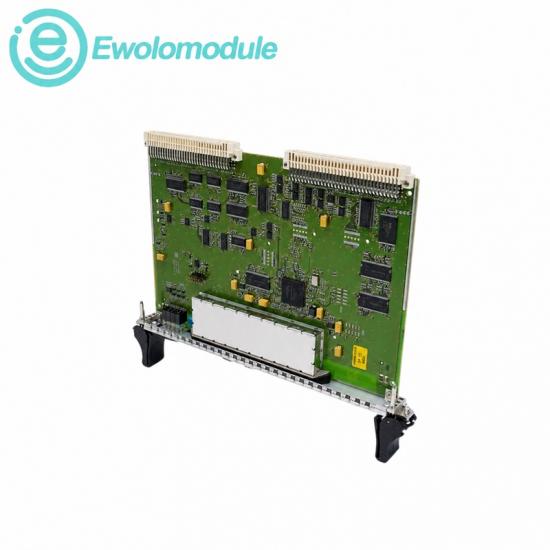

6DD1660-0BA0 Módulo de Acoplamento de Sub-rack de Fibra Óptica SIMADYN D CS14

Siemens 6DD1660-0BA0 é um módulo de acoplamento mestre CS14 para links de fibra óptica de alta velocidade entre sub-racks SIMADYN D.

Descrição do produto e identidade oficialMódulo de Acoplamento de Sub-rack de Fibra Óptica SIMADYN D CS14

Extensão do barramento de backplane através de múltiplos sub-racks SIMADYN D usando conexões de fibra óptica.

Número do artigo: 6DD1660-0BA0

MarcaSiemens

SérieSIMADYN D / CS14

CondiçãoNovo Original

GarantiaUm ano

Em estoque1 unidade

Fonte de dados oficial: Manual de Hardware Siemens SIMADYN D, seção 6.3, Edição 12.2004

Especificações / Registro oficial

Função do sistema e dados técnicos equilibrados do módulo de acoplamento de sub-bastidor de fibra óptica SIMADYN D CS14

Descrição do produto

O Siemens 6DD1660-0BA0 é um módulo de acoplamento mestre CS14 para links de fibra óptica de alta velocidade entre sub-bastidores SIMADYN D.

Posicionamento do produtoExtensão do barramento de backplane em vários sub-bastidores SIMADYN D usando conexões de fibra óptica.

Identidade do sufixo0BA0 identifica o módulo mestre CS14 com duas seções ICS1 para até oito links escravos.

Conexão do sistemaFunciona com módulos escravos CS22; um mestre conecta até oito sub-bastidores escravos via fibra.

8 escravosLinks máximos

200 mAlcance da fibra

128 KBRAM de acoplamento

Rota de sinal do sistema

Estágio 1Bastidor mestreMódulo CS14

Estágio 2Link de fibraExtensão de barramento

Estágio 3CS22Acoplamento escravo

Estágio 4Bastidor remotoDados compartilhados

Registro técnico oficial / 8 parâmetros

Número do artigo6DD1660-0BA0

Tipo de móduloMestre de fibra óptica CS14

Capacidade de escravosMáximo de 8 módulos CS22

Comprimento ponto a pontoMáximo de 200 m

Tempo de transferênciaAprox. 5 µs por valor de 16 bits

Memória de acoplamento128 KB de RAM

Barramentos do backplaneBarramento L e barramento C

Largura do rack3 slots de módulo

Matriz de recomendação / aplicação

Aplicações industriais e referências de modelos

ÍNDICE DE CONTROLE DE CAMPO

Controle de múltiplos racksAcoplamento de sub-rackEstenda o acesso ao barramento SIMADYN D através de racks separados.

MetaisAcionamentos distribuídosCoordene hardware de controle de alta velocidade entre gabinetes.

Sistemas de energiaIsolamento por fibraConecte sub-racks de controlador através de mídia óptica.

RetrofitRedes SIMADYN DMantenha sistemas de acoplamento legados CS14/CS22.
