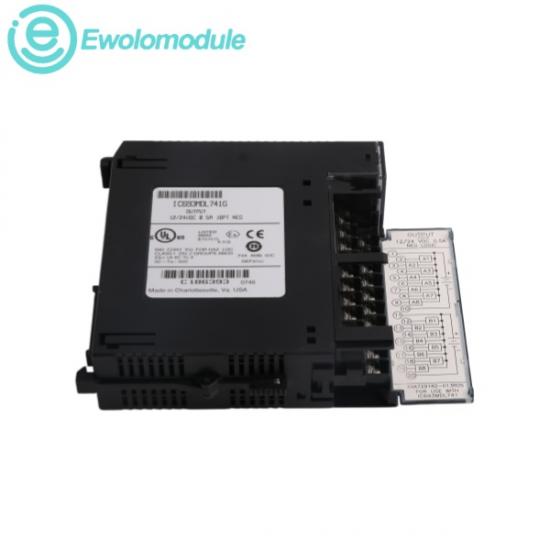

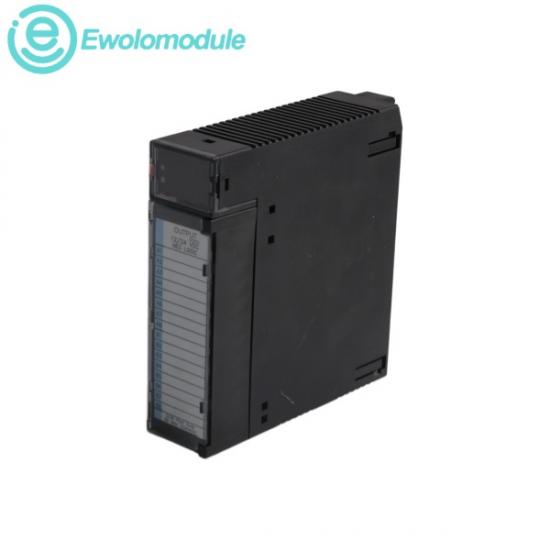

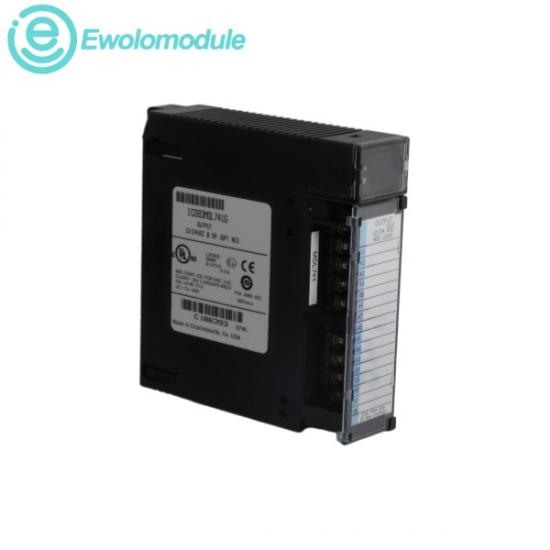

OGE IC693MDL741O módulo de saída discreta de 16 pontos é compatível com o sistema PLC Série 90-30. Trata-se de um módulo de saída lógica negativa de 12/24 V CC que drena a corrente das cargas para o barramento de alimentação negativa comum do usuário. O módulo oferece 16 pontos de saída em dois grupos isolados de oito, cada grupo com um terminal de saída de alimentação comum. É compatível com uma ampla gama de dispositivos de carga fornecidos pelo usuário, como partidas de motores, solenoides e indicadores. O módulo possui indicadores LED na parte superior para o status LIGADO/DESLIGADO de cada ponto e pode ser instalado em qualquer slot de E/S de uma placa base de 5 ou 10 slots.

Mapeamento de canais:

Características: 16 pontos no total

Capacidade atual:

Fornece um máximo de 0,5 Amperes por ponto e um limite máximo de 2 Amperes por ponto comum.

Consumo de energia do painel traseiro:

Consome 110 mA da placa de circuito impresso interna de 5 volts.s

Queda de tensão e fuga de corrente:

Apresenta uma queda de tensão máxima no estado ligado de 0,5 Volts e uma corrente de fuga máxima no estado desligado de 1 mA.

Integridade do isolamento:

Classificado para isolamento de 1500 Volts entre o lado do campo e o lado da lógica, e 500 Volts entre grupos internos.

Perfil da temperatura ambiente:

Fde 0 °C a 60 °C (32 °F a 140 °F)

Acionamento por carga afundante:

Aciona diretamente cargas industriais de baixa tensão, como bobinas de partida de motores, sinalizadores de advertência e relés.

Configuração de expansão do chassi:

Pode ser instalado em qualquer slot de E/S disponível em uma placa base de 5 ou 10 slots em um sistema PLC da Série 90-30.

Inspeção visual de falhas:

Utiliza indicadores LED de duas fileiras, rotulados de A1 a A8 e de B1 a B8, para permitir que os engenheiros de campo verifiquem as operações de canais discretos.
