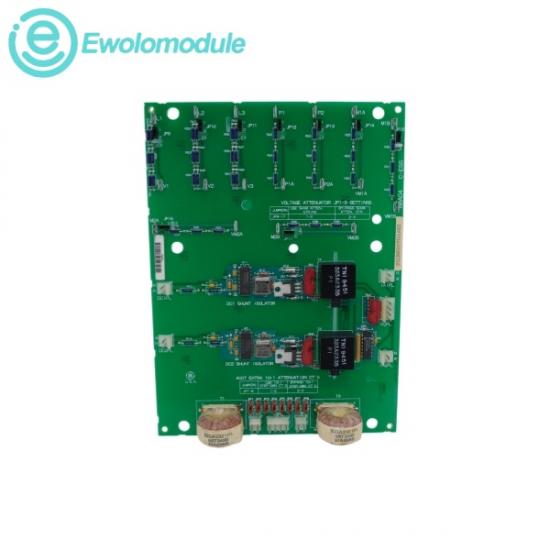

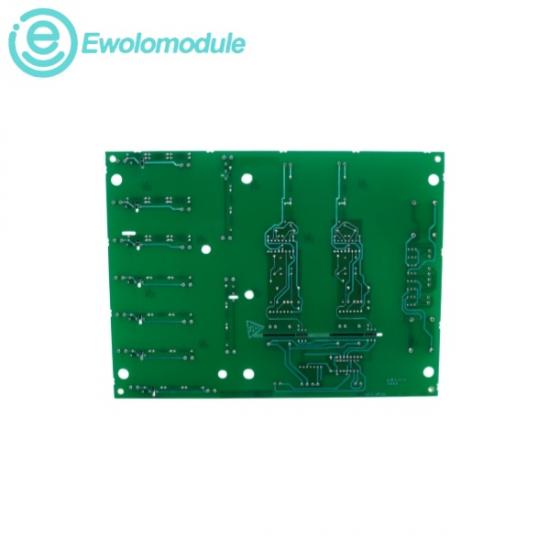

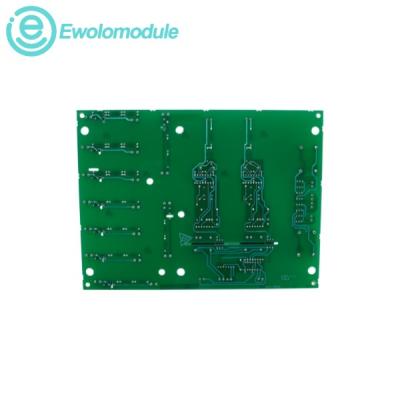

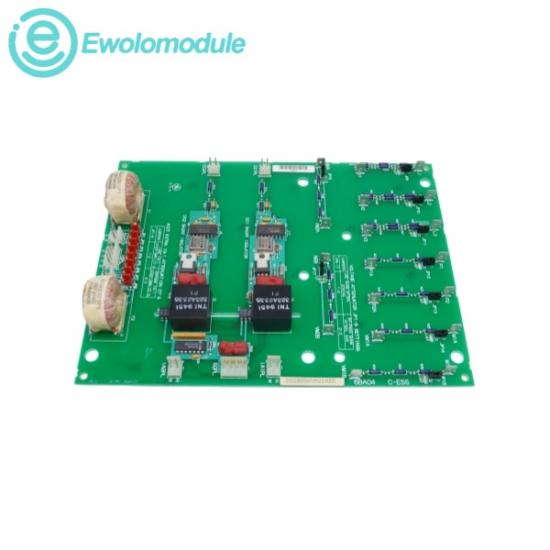

OGE DS200SHVMG1AEDÉ uma placa de circuito de interface de hardware montada no chassi, projetada para conectar com segurança módulos de acionamento M-Frame com retificadores controlados de silício (SCR) de alta tensão a arquiteturas de controle secundárias. Ela serve como um meio crítico para interligar a ponte SCR dos acionamentos M-Frame com as fontes de alimentação encontradas nas placas DCFB ou SDCI e na placa Power Connect Card (PCCA). A placa oferece diversas funções de tensão e conversão, convertendo sinais shunt que variam de -500 a 500 mV em saídas de frequência diferencial de 0 a 500 kHz. Equipada com extensas camadas de isolamento galvânico, múltiplos conectores e parâmetros personalizados de atenuação de corrente, esta placa protege placas de microprocessamento sensíveis, lidando perfeitamente com severas interferências de realimentação de tensão e loops de terra.

² Tensão do barramento lógico funcional: Compatível com as linhas padrão de +5 V CC, +15 V CC e -15 V CC fornecidas.

² Faixa de conversão de tensão de derivação de entrada: Recebe sinais de campo brutos de baixa tensão entre -500 mV e +500 mV.

² Densidade de frequência do sinal de saída: Converte sinais analógicos de derivação em uma faixa precisa de 0 a 500 kHz.

² Limites de temperatura de operação: Projetado para ambientes de gabinetes industriais de 0°C a +60°C (+32°F a +140°F)

² Faixa de temperatura ambiente de armazenamento: -40°C a +85°C (-40°F a +185°F)

² Umidade relativa operacional: fator de umidade sem condensação de 5% a 95%.

(1)Interfaceamento de acionamento SCR de alta tensão: Serve como meio crítico de conversão de energia e comunicação, conectando pontes SCR de alta tensão com placas de controle DCFB ou SDCI correspondentes.

(2)Processamento de Derivação de Controle de Turbina: Monitora sinais de circuito de corrente isolados diretamente dos componentes do excitador de campo do gerador da turbina para rastrear mudanças elétricas dinâmicas.

(3)Isolamento do sistema e proteção contra surtos: Atua como uma camada de filtro de segurança vital dentro de painéis de controle industrial para evitar que transientes de alta tensão danifiquem os módulos lógicos da CPU central.
