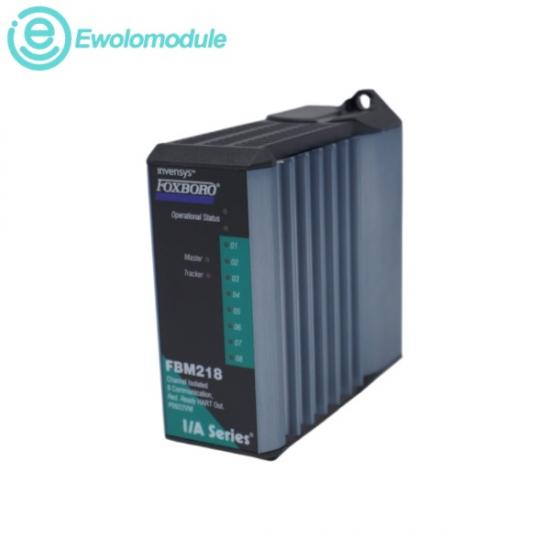

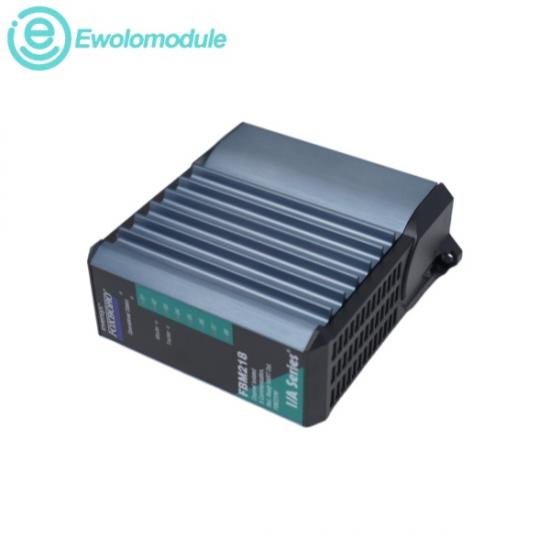

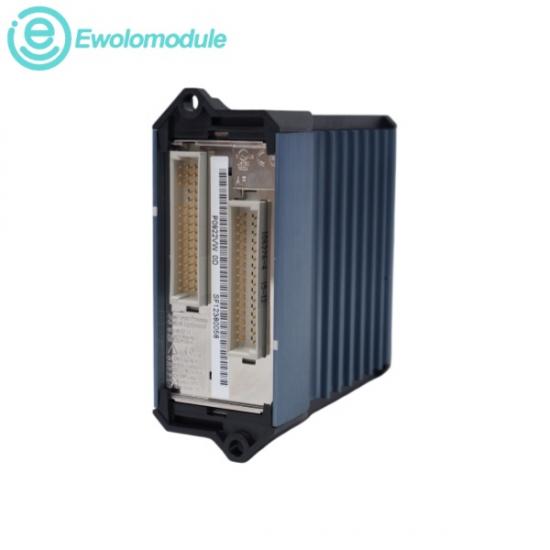

OFoxboro FBM218É uma placa de interface de saída analógica isolada de 8 canais, projetada para infraestruturas de controle distribuído de alta integridade. Atuando como um host inteligente para dispositivos de campo, o módulo emite 8 sinais distintos de 4 a 20 mA, sobrepondo simultaneamente um sinal digital de modulação por deslocamento de frequência (FSK) de alta velocidade para executar pacotes de dados de comunicação HART bidirecional. Um par desses módulos é integrado em uma placa de base especializada para fornecer redundância em nível de módulo Fieldbus, funcionando em uma configuração ativa Mestre-Rastreador.

Número de canais de sinal:

8 linhas de saída isoladas individualmente, canal a canal.

Sinais de entrada suportados / Loop analógico:

Sinais de saída analógicos padrão de 4 a 20 mA

Velocidade de comunicação do módulo interno:

Sincronizado através de uma conexão de barramento de campo HDLC redundante de 2 Mbps.

Classificação de proteção galvânica:

Isolamento óptico e por transformador até 600 VCA por 1 minuto

Temperatura ambiente de operação:

Classificação contínua do módulo: -20 °C a +70 °C (-4 °F a +158 °F)

Umidade relativa de operação:

5% a 95% (Estado de ambiente sem condensação)

Aplicações industriais

Cenários típicos

Bombas Dosadoras e Atuadores:

Regula circuitos de injeção contínua de aditivos, ao mesmo tempo que coleta informações sobre o tempo de funcionamento e alertas de diagnóstico de instrumentos de monitoramento em campo.

Posicionadores de válvulas de controle:

Conexão direta com posicionadores de válvulas inteligentes pneumáticos e eletro-hidráulicos, acionando fisicamente as hastes das válvulas e consultando métricas internas de deterioração da vedação por meio do link HART.

Geração de energia e infraestrutura de serviços públicos:

Instalado dentro das cabines das turbinas a gás e a vapor, o sistema equilibra a regulação das bombas de alimentação da caldeira e encaminha os dados de feedback dos atuadores de combustível para as telas de controle central.

Fábricas de Celulose, Papel e Produtos Farmacêuticos:

Coordena a regulação do fluxo de lotes de matéria-prima, o controle da tensão da linha e receitas automatizadas de mistura de múltiplos produtos com zero perda de dados.
