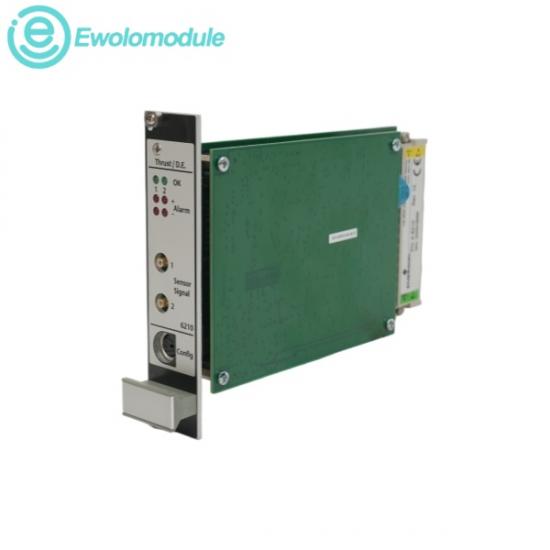

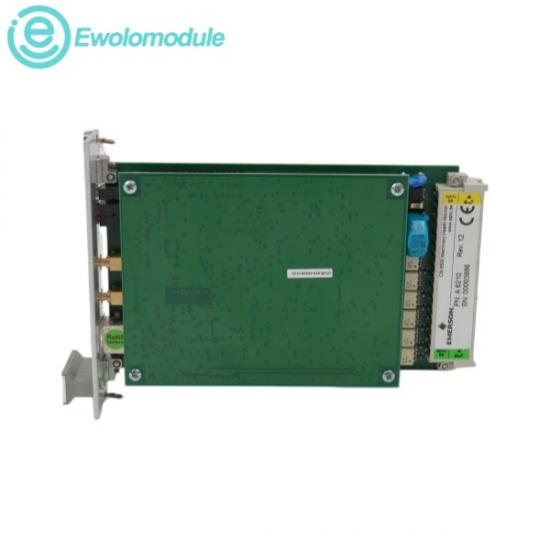

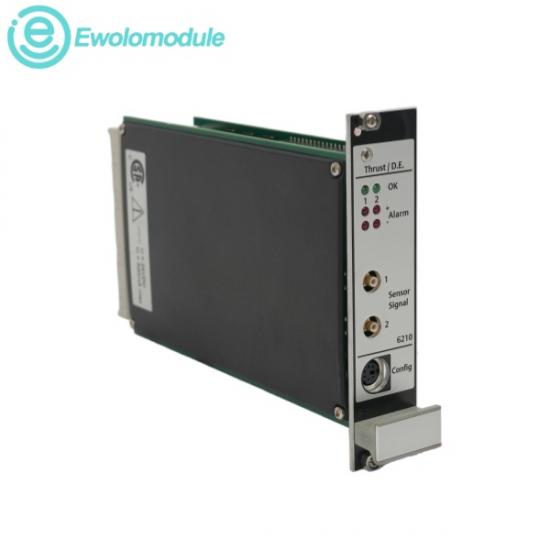

OEmerson A6210O Módulo de Monitoramento é uma placa de hardware avançada e de alta confiabilidade, com dois canais e tamanho 3U, projetada para monitorar a posição do empuxo do eixo, a expansão diferencial e a queda média da haste em máquinas industriais críticas. Instalado como um módulo hot-swappable de slot único dentro de um chassi AMS 6500, ele compara continuamente variáveis precisas de deslocamento mecânico em tempo real, capturadas por sensores de proximidade de correntes parasitas sem contato, com pontos de ajuste de alarme predefinidos. O processador integrado opera com computação de alta velocidade para fornecer comandos de desligamento críticos em 40 milissegundos ou menos, protegendo ativamente turbomáquinas, turbinas e compressores alternativos de grande porte.

² Configuração de canal: arquitetura de entrada de sensor de 2 canais, independente ou sincronizada.

² Formato compacto de 3U, com layout de módulo plug-in de 1 slot que reduz em 50% a área ocupada no gabinete.

² Formatos de saída analógica: Apresenta loops de corrente padrão de 0/4 a 20 mA, juntamente com faixas de tensão proporcionais de 0 a 10 V.

² Velocidade da Lógica de Resposta: Oferece acionamento de alarmes excepcionalmente rápido, capturando movimentos axiais repentinos do eixo em 40 ms ou menos.

² Faixa de temperatura de operação: Endurecido para painéis de chão de fábrica, funcionando de forma confiável em faixas de gabinetes industriais padrão de 0°C a 65°C (32°F a 149°F).

Rastreamento do eixo axial em turbomáquinas:

Auditoria de Expansão Térmica de Turbinas:

Análise de desgaste de compressores alternativos:

No modo de posição de empuxo, a função mede com precisão as folgas axiais do eixo em relação ao colar do rolamento de empuxo, evitando danos severos por deriva axial.

Opera em modo de Expansão Diferencial durante as fases de inicialização da turbina para acompanhar as diferenças relativas de crescimento entre o corpo do rotor aquecido e a carcaça externa da máquina.

Configurado no modo de queda média da haste para calcular as variações na posição horizontal da haste do pistão, permitindo que as equipes de manutenção monitorem o desgaste interno da cinta de guia antes que ocorra a falha do cilindro.
