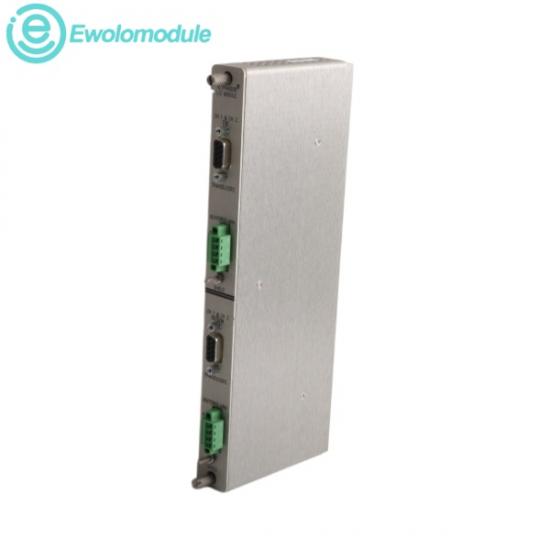

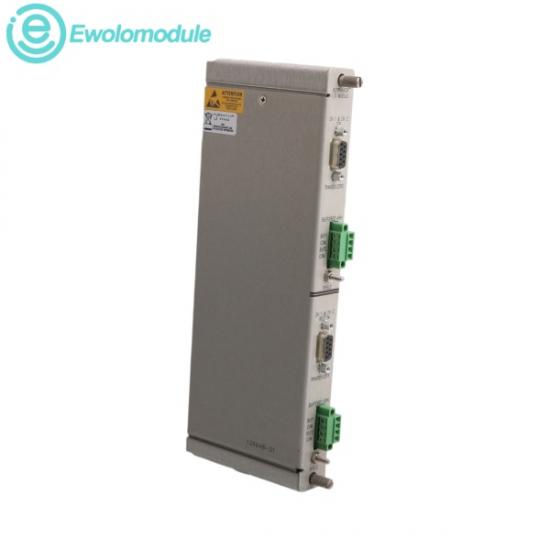

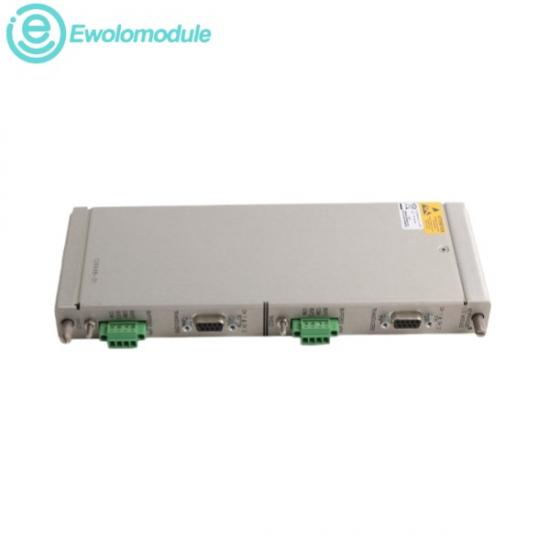

OBently Nevada 126648-01É um módulo de E/S Keyphasor de dois canais e meia altura, projetado para o rack 3500. Ele converte sinais analógicos brutos de sensores de proximidade ou captadores magnéticos em sinais digitais Keyphasor precisos. Condiciona essas entradas para fornecer telemetria de referência de fase, registro de velocidade e sincronização vetorial de alta precisão em toda a placa de circuito impresso de proteção da máquina. Alojado em um chassi industrial robusto e blindado, oferece conexões de terminais robustas que garantem que os sistemas de controle da planta possam rastrear com precisão mudanças rotacionais rápidas e evitar falhas inesperadas de componentes mecânicos sob condições operacionais severas.

Faixa de sinal de entrada: Opera com segurança de +5V CC até -24V CC.

Alimentação do painel traseiro: Corrente e tensão de operação provenientes da conexão centralizada do painel traseiro do rack 3500 (loops de +5 Vdc e +24 Vdc).

Limites de consumo de energia: Normalmente, consome menos de 3,0 watts de energia operacional contínua.

Parâmetros de impedância de entrada: Formado com alta impedância de entrada, tipicamente superior a 100 kΩ.

Temperaturas ambientes de operação: de -30 °C a +65 °C (-22 °F a +150 °F).

Limites de temperatura de armazenamento: -40 °C a +85 °C (-40 °F a +185 °F).

Janelas de Umidade Relativa: Projetadas para ambientes com umidade relativa entre 5% e 95%, sem condensação.

Referenciamento de fase uma vez por turno:

Registro da velocidade de máquinas rotativas:

Rastreamento de aquisição de dados síncrona:

Transmitir pulsos de temporização do eixo, uma vez por volta, provenientes de sondas de proximidade de campo, para o sistema 3500, a fim de estabelecer uma linha de base vetorial estável.

Captura de pulsos rápidos a partir de sensores magnéticos para fornecer um rastreamento preciso da velocidade de rotação em turbinas industriais de alta velocidade.

Fornecer os sinais de sincronização essenciais para que as redes de software da planta capturem formas de onda de vibração sincronizadas durante a inicialização das máquinas.
