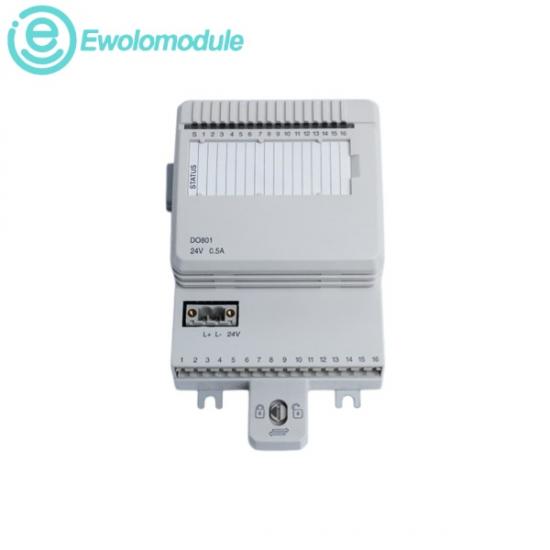

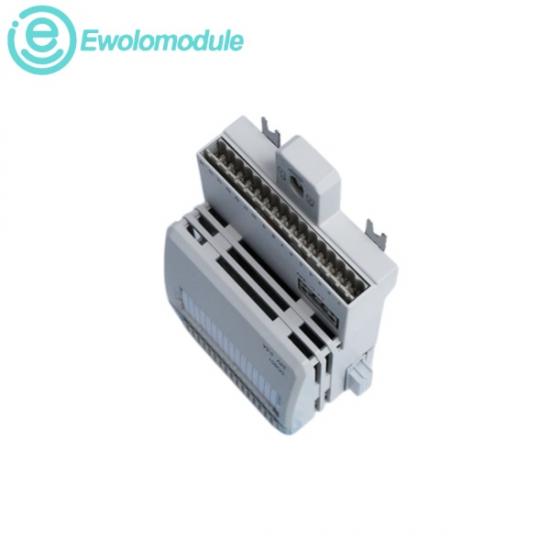

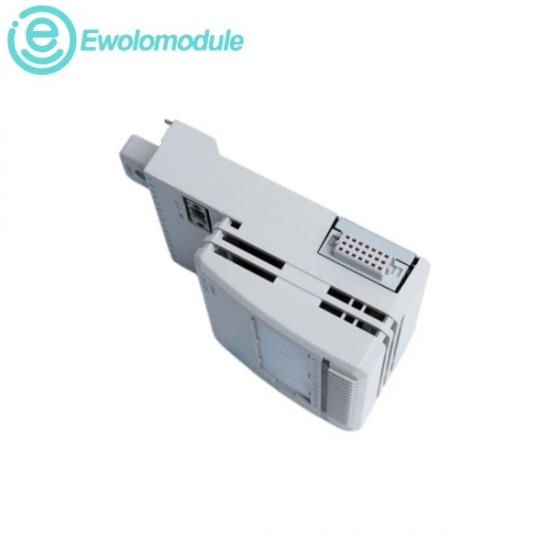

O ABB DO801 3BSE020510R1 é um módulo de saída digital de 16 canais, 24 V c.c. Para garantir a resistência física do hardware a longo prazo em configurações de campo complexas, todos os 16 canais são agrupados em um único grupo isolado e projetados com proteções de segurança integradas contra curto-circuito, sobretensão e sobretemperatura. Cada caminho individual incorpora drivers de lado alto (high-side), supressão de carga indutiva para manuseio de atuadores, uma barreira de isolamento óptico e LEDs frontais dedicados para solução rápida de problemas e indicação de status ativo.

l Dissipação de Potência: Típ. 2,1 W

l Tensão Nominal: 24 V c.c. nominal

l Resistência de Carga de Saída: Menos de 0,4 Ω

l Corrente de Saída Contínua: Máx. 0,5 A por canal

l Canais: 16 saídas digitais, configuradas em 1 grupo isolado

l Faixa de Temperatura de Operação: 0°C a +55°C (32°F a 131°F) para configuração horizontal normal; montagem vertical máx. a 40°C (104°F)

l Limites de Temperatura de Armazenamento: -40°C a +70°C (-40°F a 158°F)

l Umidade Relativa: 5% a 95%, sem condensação

Automação de Processos DCS:

Serve como um link localizado dentro da arquitetura DCS ABB System 800xA para acionar componentes digitais com base em comandos de lógica central.

Acionamento de Solenoides e Válvulas:

Controla as posições de ligar/desligar de solenoides de campo pneumáticos e hidráulicos em refinarias de óleo, gás e produtos químicos.

Centros de Controle de Motores (MCC):

Encaminha gatilhos discretos de 24V para partidas de motores industriais, contatores e relés de controle.

Gatilhos de Anunciadores e Indicadores:

Sinaliza sirenes de campo, balizas de alarme, luzes de torre e painéis sinóticos em chão de fábrica industrial.
