Visão geral

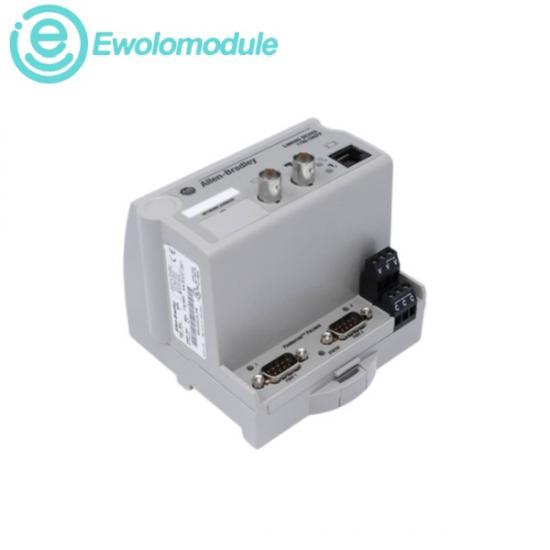

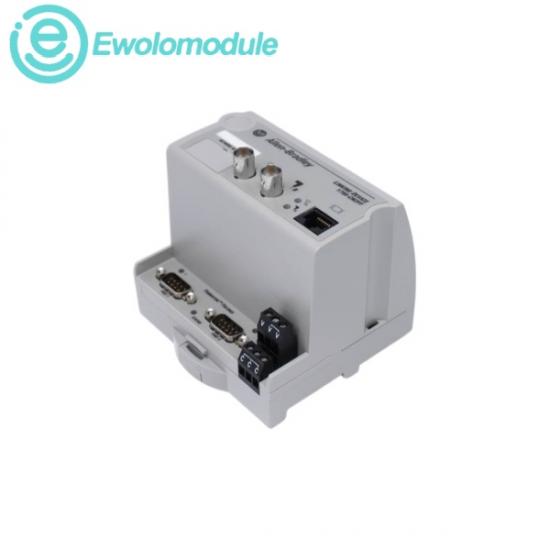

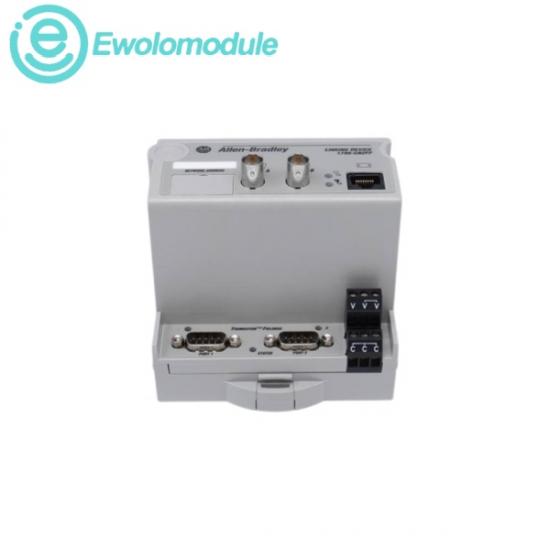

O1788-CN2FF é um dispositivo inteligente de comunicação e interconexão desenvolvido pela Rockwell Automation sob a marca Allen-Bradley. Este dispositivo de ligação serve como um gateway transparente nas camadas física e de rede entre redes ControlNet de alta velocidade e segmentos de barramento de campo FOUNDATION Fieldbus H1 orientados a processos. Ao incorporar este dispositivo em uma arquitetura de controle, instalações industriais podem conectar seus sistemas de controle baseados em Logix (como ControlLogix ou CompactLogix) diretamente à instrumentação de campo, eliminando a necessidade de controladores autônomos especializados ou módulos complexos de roteamento de backplane. Estruturalmente, a unidade apresenta um formato aberto e compacto, projetado para montagem imediata em trilho DIN de 35 mm dentro de uma caixa elétrica.

Especificações

u Faixa de tensão de entrada (alimentação externa): 18…32V CC (24V CC nominal)

u Consumo máximo de corrente de entrada: 450 mA a 24 V CC

u Consumo/Dissipação de energia: Aproximadamente 11 watts no máximo.

u Saída de tensão FOUNDATION Fieldbus H1: Até 32 V CC fornecidos ao segmento de cabo do fieldbus, dependendo do condicionador de energia externo utilizado.

u Corrente do segmento do barramento de campo FOUNDATION: Suporta dispositivos de barramento de campo individuais com consumo típico de corrente de base de 20 mA cada.

u Número máximo de dispositivos de campo conectados: Suporta até 16 instrumentos de campo FOUNDATION Fieldbus H1 por segmento.

u Tensão de isolamento: Testada para fornecer isolamento galvânico contínuo de 50 V entre as redes de comunicação e o circuito de alimentação de entrada.

u Temperatura de operação: 0…60 °C (32…140 °F)
